Cara merakit dan pemasangan  timer switch - saklar waktu Untuk Pemula

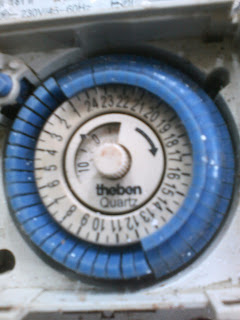

gbr 1. instalasi timerswitch

Untuk mempermudah pengoprasian beban (lampu penerangan taman,penerangan papan reklame/baleho,lampu jalan) secara otomatis dengan  menggunakan saklar waktu (timer swicht) yang dipasang pada jaringan utama untuk melayani beban seperti saklar pada umumnya cuman ini menggunakan settingan waktu yang disimpan di dalam box panel agar tidak kena air/hujan yang merupakan perangkat control waktu,dalampemasangannya bukan hanya itu saja tentunya dilengkapi kontaktor dan Miniatur circuit breaker ( MCB ) sebagai perangkat lengkap panel lampu jalan atau taman,kita disini hanya membicarakan cara merakit timerswitch saja secara pengenalan.

Time switch merupakan saklar waktu yang digunakan pada penerangan lampu jalan dengan sebuah panel yang dipasang pada tiang bagian bawah dengan cara kerja elektromagnetik yang di aliri arus listrik bertegangan 230 V frekwensi 45/60hz yang membangkitkan kumparan/coil untuk memutar as waktu  seperti jam pada umumnya dengan kode rakitan.

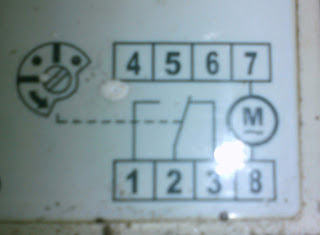

gbr 2. bagian pin timerswitch





alat  :
a. tang kombinasi
b. obeng plus dan mine
c. pisau carter
d. Multitester



a. kabel NGA 2.5mm
b  box panel
c. timer switch




B.  pekerjaan pemasangan  :



1. pasang box panel sederhana

2. pasang timer switch.
3. rakit dengan memasang  kabel NGA ke terminal berdasarkan kode angka sesuai gambar pada timer switch diatas ini.disini ada kode terminal bagian atas 4 5 6 7 sedangkan kode terminal bagian bawah 1 2 3 8.

gbr3.sket dan instalasi timerswitch


1. utamakan jalur tegangan ke timerswitch pin 7 dan pin 8

arus utama warna biru dari MCB dimasukan ke kode pin 8 dikopel dengan pin 2 dan pin 8/3

2 utamakan jalur utama ke Netral timer switch
dari sumber Netral utama ke pin 7 yang digabung ke netral kontaktor A2 arah kabel kanan


3. dari pin 1 ke A1 kontaktor
pin 1 merupakan saklar timer yang dihubungkan ke sumber kontaktor arah kanan

4. Cara mengatur waktu
yang kita inginkan misalnya 17.30 hidup sampai 05.30.cukup mengatur kontak kedalam seperti gambar paling atas dengan hitungan 17.30 sd 05.30.di atur dengan selector switch pada posisi tengah kearah kanan.


5. uji coba
dengan memasukan sumber arus pada timerswitch akan mengali tegangan ke beban jika dipasang
beban lampu atau kontaktor

Setelah pemasangan dan penyetelan saklar waktu selesai cek ulang dengan multitester agar apa yang disambung tidak ada masalah. Hanya ini artikel yang bisa saya buat semoga dapat dicoba dirumh sendiri.
